UML diagram generálás dinamikusan pythonnal

PlantUML és plantuml Python csomag: A PlantUML egy népszerű eszköz, amely lehetővé teszi UML diagramok létrehozását szöveges leírás alapján. A plantuml Python csomag használatával közvetlenül Pythonból generálhatsz PlantUML diagramokat.

Telepítés:

pip install plantuml



Specialis használat Google colab alatti python használat

A Google Colab egy remek platform a Python kód futtatására, de az PlantUML telepítése és használata egy kicsit bonyolultabb, mivel a Google Colab környezetében nem biztos, hogy alapból telepítve van a PlantUML vagy annak szükséges függőségei.

Az alábbiakban bemutatom, hogyan használhatod a PlantUML-t és a plantuml Python csomagot Google Colab-ban:

 Telepítés és beállítás a Google Colab-ban

PlantUML telepítése

Mivel a Google Colab nem tartalmazza alapból a PlantUML programot, először telepítenünk kell egy Java környezetet és magát a PlantUML-t.

Telepítjük a szükséges csomagokat

!apt-get install -y plantuml

Ezután telepítheted a plantuml Python csomagot a következő módon:

!pip install plantuml

Alternatív megoldás (Automatikus képgenerálás a PlantUML webszolgáltatásával)

Egy egyszerűbb megoldás a PlantUML webszolgáltatásának használata, amely képes a szöveges kódot közvetlenül képpé alakítani. Ez nem igényli a helyi telepítést.

Most, hogy telepítettük a szükséges eszközöket, létrehozhatunk egy PlantUML kódot és renderelhetjük azt.

A megfelelő PlantUML szöveges kód használata UML generáláshoz

A PlantUML egy nyílt forráskódú eszköz, amely lehetővé teszi UML (Unified Modeling Language) diagramok gyors és egyszerű generálását szöveges formátumból. A PlantUML szintaxis egyszerű, így különböző típusú diagramokat készíthetünk vele, például osztálydiagramot, szekvenciadiagramot, tevékenységdiagramot és használati eset diagramot.

PlantUML kulcsszavak és szintaxis

Általános szintaxis:

A PlantUML-ben a diagramokat szöveges kódként lehet definiálni, amelyet a megfelelő eszközzel értelmezünk és ábrázolunk. A diagramok kezdete és vége az @startuml és @enduml kulcsszavakkal van körülhatárolva.

Különböző diagram típusok és kulcsszavak:

Használati eset diagram:

• Az actor kulcsszóval szereplőket (pl. felhasználókat) hozhatunk létre.
• A usecase kulcsszóval pedig a használati eseteket.
• A -> szimbólum mutatja az interakciókat.

Szintaxis példa:

-- plantuml

@startuml
actor User
User -> (Login)
User -> (Browse Products)
@enduml

Szekvenciadiagram:

• A participant kulcsszóval hozhatunk létre résztvevőket.
• Az interakciók időbeli sorrendje a -> szimbólummal van ábrázolva.

Szintaxis példa:

---plantuml

@startuml
actor User
participant "Web Browser" as Browser
participant "Web Server" as Server
User -> Browser : Open Website
Browser -> Server : Request homepage
Server -> Browser : Display homepage
@enduml

Tevékenységdiagram:

• Az activity kulcsszóval tevékenységeket ábrázolhatunk.
• A start és stop kulcsszavak az aktivitás kezdő és befejező pontjait jelölik.
• A -> szimbólum a tevékenységek közötti áramlást mutatja.
• A if-else szerkezet döntési pontokat reprezentál.

Szintaxis példa:

--- plantuml

@startuml
start
:Browse Products;
:Select Product;
if (User logged in?) then (yes)
  :Proceed to Checkout;
else (no)
  :Login;
  :Proceed to Checkout;
endif
:Make Payment;
stop
@enduml

Osztálydiagram:

• A class kulcsszóval hozhatunk létre osztályokat.
• Az osztályok közötti kapcsolatok (asszociációk, öröklés, kompozíció) a --, <|--, *-- szimbólumokkal vannak ábrázolva.

1. Szintaxis példa:

   --- plantuml

   @startuml
   class User {
     +String name
     +String email
     +login()
     +logout()
   }
   class Product {
     +String productName
     +float price
     +displayDetails()
   }
   User "1" *-- "0..*" Product : purchases
   @enduml


  Részletes összefoglalás a kulcsszavak és diagram típusok használatáról

A diagram típusok és használatuk részletezése:

• Használati eset diagramok (Use Case Diagram):

  • Célja: A rendszer funkcionális igényeinek vizuális ábrázolása.
  • Használat: Az aktorok és használati esetek kapcsolatait ábrázolja.
  • Kulcsszavak:
    • actor: Szereplők (pl. felhasználók)
    • usecase: Használati esetek (pl. "Bejelentkezés")
    • ->: Az aktor és a használati eset közötti interakciók ábrázolása.

• Szekvenciadiagramok (Sequence Diagram):

  • Célja: A rendszerben zajló interakciók időbeli sorrendjének ábrázolása.
  • Használat: A résztvevők közötti üzenetváltásokat és azok sorrendjét ábrázolja.
  • Kulcsszavak:
    • participant: A diagramban résztvevő szereplők
    • ->: Az üzenetküldés a résztvevők között.

• Tevékenységdiagramok (Activity Diagram):

  • Célja: A folyamatok és tevékenységek ábrázolása.
  • Használat: A lépések és a döntési pontok ábrázolása.
  • Kulcsszavak:
    • start: A folyamat kezdete
    • stop: A folyamat vége
    • if: Döntési pontok

• Osztálydiagramok (Class Diagram):

• Célja: Az osztályok és azok közötti kapcsolatok ábrázolása.
• Használat: Az objektumorientált rendszerekben az osztályok közötti kapcsolatok ábrázolása.
• Kulcsszavak:
• class: Osztályok
• --, *--, <|--: Kapcsolatok (asszociációk, öröklés, kompozíció)

Táblázatos összefoglalás

Diagram típusa	Cél	Kulcsszavak és használat	Példa
Használati eset	A rendszer funkcionális igényeinek ábrázolása	actor, usecase, -> - az aktorok és a használati esetek közötti interakciók ábrázolása	actor User -> (Login)
Szekvenciadiagram	Az időbeli interakciók ábrázolása	participant, -> - résztvevők közötti üzenetváltás ábrázolása	User -> Browser : Open Website
Tevékenységdiagram	A folyamatok és tevékenységek ábrázolása	start, stop, if - döntési pontok, tevékenységek ábrázolása	start -> :Browse Products -> if (User logged in?) then
Osztálydiagram	Az osztályok és azok kapcsolatai	class, --, *--, `<	--` - osztályok, kapcsolatok (asszociáció, öröklés, kompozíció)

Összegzés

A PlantUML segítségével egyszerű és gyors módon hozhatunk létre UML diagramokat, amelyek segítenek a rendszerek tervezésében és dokumentálásában. A fenti kulcsszavak és diagram típusok alapos megértésével könnyen és gyorsan készíthetünk különböző típusú diagramokat, legyen szó használati esetekről, szekvenciákról, tevékenységekről vagy osztályok közötti kapcsolatok ábrázolásáról.

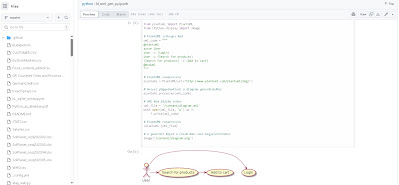

Minta képernyőkép

Link:

 https://github.com/klajosw/python/blob/master/kl_uml_gen_py.ipynb
