PowerDesigner 8. adatbázis kapcsolatok ODBC / JDBC

Adatbázis kapcsolat beállítása

(ODBC) ODBC admin felületén beállítások


 Program keresésnél odbc begépelése majd az ODBC admin (64 bites) kiválasztása

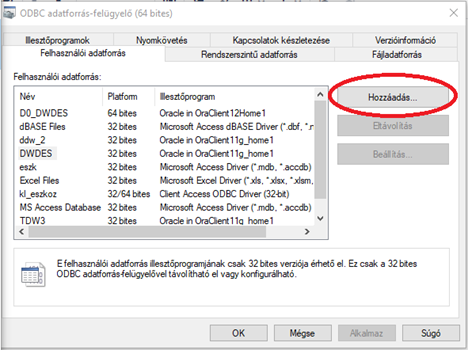

Hozzáadás gomb megnyomása







Oracle driver típus kiválasztása és 'Befejezés' gomb megnyomása





Megfelelő kitöltés teszt gomb, majd OK gomb









PD JDBC kapcsolathoz általános beállítás:

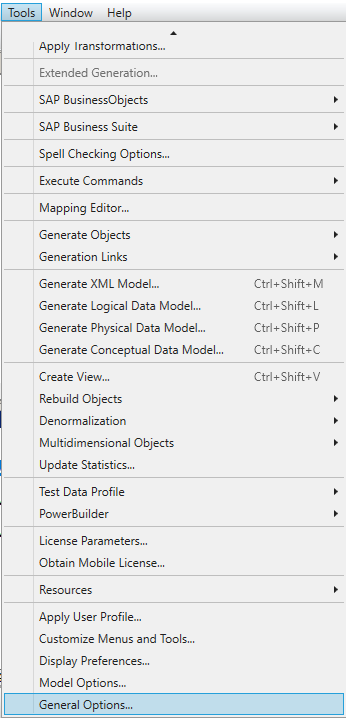

Menüpont kiválasztás








A kategóriák közül a Változók kiválasztása









Vagy PD indítása CMD-ban futtatot bat állománnyal az alábbi beállítás szerint

REM 32-bit JAVA_HOME

Set JAVA_HOME=D:\jre632bit

REM Set CLASSPATH: Specify the JDBC Driver for Oracle and MySQL, pay attention to the ";" separation under Windows, and the ":" separation under Linux.

Set CLASSPATH = D:\Program Files (x86)\Sybase\PowerDesigner 16\mysql-connector-java-5.1.20-bin.jar;D:\Program Files (x86)\Sybase\PowerDesigner 16\ojdbc6.jar;

REM launches PowerDesigner16

pdshell16.exe



Adatbázis kapcsolat beállítása:

Menüpont kiválasztása






Kapcsolat profil kiválasztása






Kapcsolati profil beállítása, teszt és OK gomb





Beállított értékek

Class diver        : oracle.jdbc.OracleDriver

JDBC con URL  :   jdbc:oracle:thin:@localhost:1521/db_teszt

JDBC driver jar : C:\apps\sqldeveloper192\jdbc\lib\ojdbc8.jar









Adatbázis kapcsolat használata (pl. 'Reverse Engineer' funkciónál)



Művelet kiválasztása a menüből

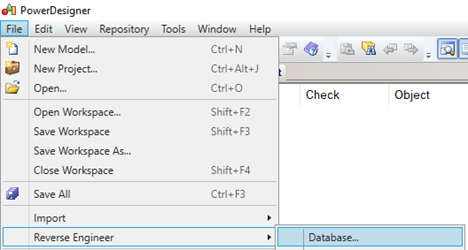

File → Reverse Engineer → Database ...





Modell létrehozása új név megadásával



Adat forrás kiválasztása alul a kiválasztó pötty, majd a kapcsolati forrás kiválasztó gomb megnyomása





Szerkesztő ablakban konfiguráció gomb megnyomása







Szerkesztés gomb megnyomása

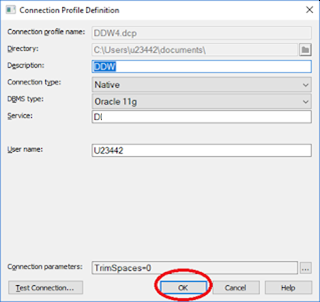

Űrlap kitöltése, majd OK gomb a véglegesítéshez

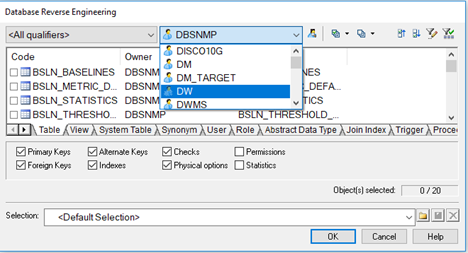

Adatbázis séma kiválasztása a legördülő menüből








A szükséges tábla, nézet, ... objektumok kiválasztása majd OK gomb megnyomása





Megerősítés, hogy a kiválasztottak kellenek





Indul a process amely akár több percig is eltart és látszólag kifagy a képernyő közben





Kezdeti formázások a diagram területen

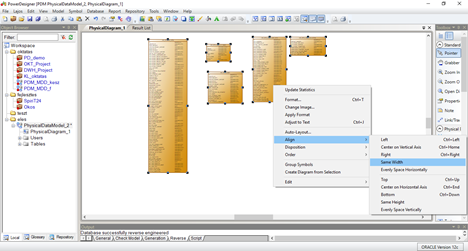

Betöltés után jelöljük ki az összes objektumot a diagram területen CTRL + A és állítsük be a szélességüket egyformára a helyi menüből




Mozgatás, méretezés, formázás

Objektumon klikkelés katására fogó pontok jelennek meg amelyekkel szélesíteni, hosszítani lehet az objektum megjelenésén és új pozicióba is lehet 'vonszolni'

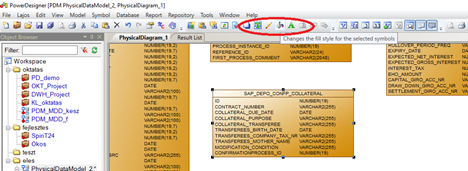

A kijelölt objektumot átszínezni, árnyékolni, vonal színt változtatni művelet paletta eszközökkel lehet

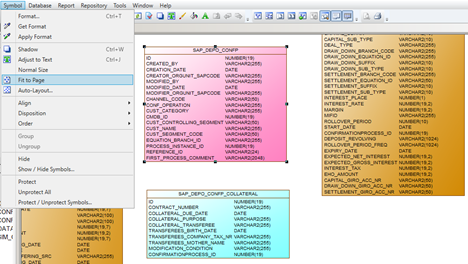

A formázások a Symbol főménűben is elérhetőek, Ha egy formázás megfelelő akkor azt felvehetjük a Get Format menüponttal és a Apply Format menüponttal átehetjük a többi elemre is.

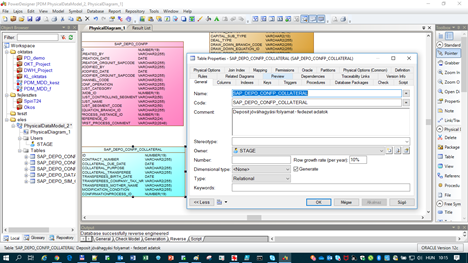

Kétszer klikkelve az objektumon illetve a tulajdonságokat kérve a helyómenűből kezdhetjük az változtatást



Tábla, nézet és MAP töltés definíció létrehozás, módosítás



Táblán elvégezhetjük az új mező létrehozás, típus, hossz változtatás, átnevezés műveleteket (Columns tab fül)




Elvégezzük a töltő MAP beállításokat (Mapping tab területen)

Először a mező összerendelést (Base Columns mapping alsó tab választó területen)




Majd a szűrési feltételeket is megadjuk (Criteria alsó tab választó területen)





Név és code használat a megértés támogatása és a valódi adatbázis generáló kód viszonya

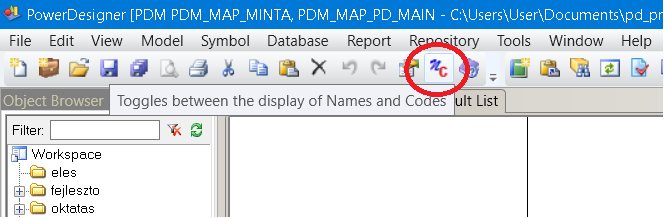

Egy gombbal válható a megjelenítés





És az eredmény:
