Sankey diagram pythonnal

Sankey diagram

A diagramok egyik kedvence, amely lehet bármilyen anyag/információ, vagy bármiféle tárgy vagy közeg áramlását úgy akarjuk ábrázolni úgy, hogy az egymásból történő következések, és az egymáshoz viszonyított arányok és eloszlások egyértelműek legyenek.

Az ábrán a két különálló elemet csomópontoknak nevezzük, és kapcsolatoknak a két különféle elem között összeköttetést ezt hivatkozásnak is nevezünk.

Alapvetően a Matplotlib és Plotly csomagok használata szükséges

import numpy as np
import matplotlib.pyplot as plt
from matplotlib.sankey import Sankey

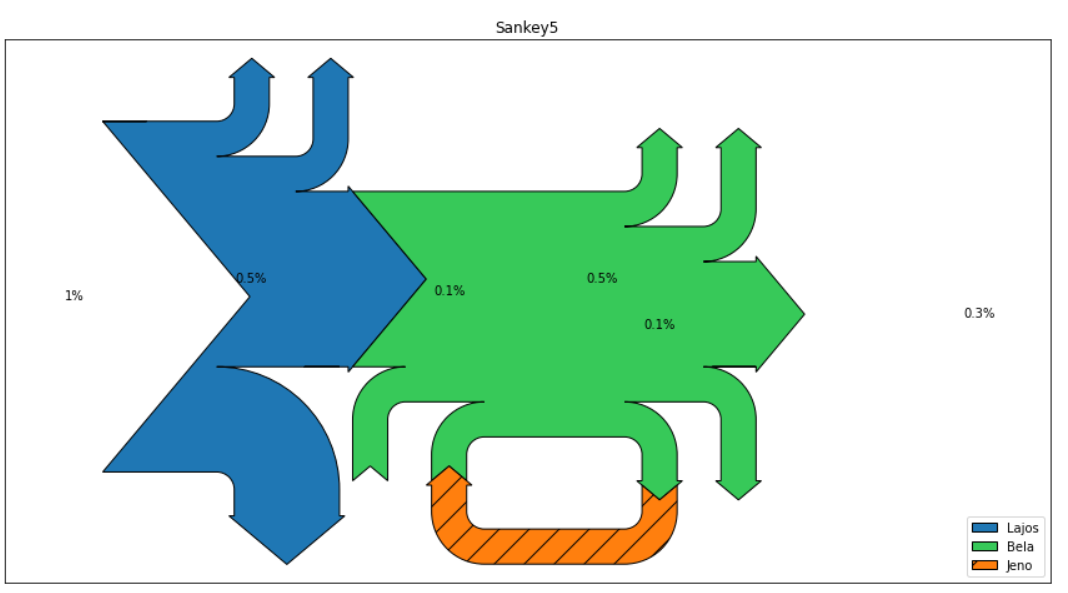

fig = plt.figure(figsize = (15,8))

ax = fig.add_subplot(1, 1, 1, xticks=[], yticks=[],
                     title="Sankey5")
#sankey = Sankey(ax=ax, unit=None)
sankey = Sankey(ax=ax, scale=2, offset=1, unit='%')
sankey.add(flows=[1.0, -0.3, -0.1, -0.1, -0.5],
     #      labels=['Lajos-1', 'Lajos-2', 'Lajos-3', 'Lajos-4', 'lajos-5'],
           label='Lajos',
           orientations=[0, -1, 1, 1, 0])
sankey.add(flows=[0.5, 0.1, 0.1, -0.1, -0.1, -0.1, -0.1, -0.3], fc='#37c959',
     #      labels=['Bela-1', 'Bela-2', 'Bela-3', 'Bela-4', 'Bela-5'],
           label='Bela',
           orientations=[0, -1, -1, 1, 1, -1, -1, 0], prior=0, connect=(4, 0))
sankey.add(flows=[-0.1, 0.1],
       label='Jeno',
       orientations=[-1,-1], prior=1, connect=(2, 0))
diagrams = sankey.finish()
diagrams[-1].patch.set_hatch('/')
plt.legend(loc='lower right')
plt.show()

import matplotlib.pyplot as plt
from matplotlib.sankey import Sankey

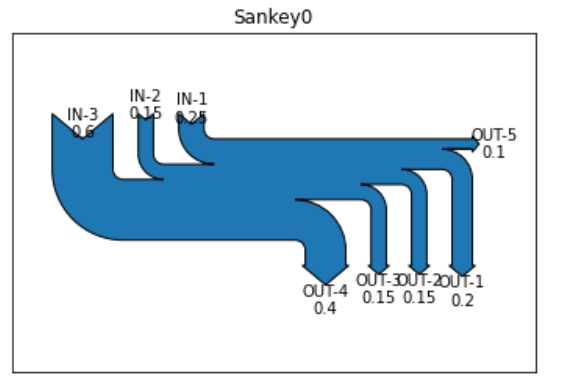

Sankey(flows=[0.25, 0.15, 0.60,                        ## +1.00
              -0.20, -0.15, -0.15, -0.40, -0.10],      ## -1.00
       labels=['IN-1', 'IN-2', 'IN-3', 'OUT-1', 'OUT-2', 'OUT-3', 'OUT-4', 'OUT-5'],
       orientations=[1, 1, 1, -1, -1, -1, -1, 0]).finish()
plt.title("Sankey0")

import numpy as np

import matplotlib.pyplot as plt

from matplotlib.sankey import Sankey

fig = plt.figure(figsize = (15,8))

ax = fig.add_subplot(1, 1, 1, xticks=[], yticks=[], title="Sankey6")

flows = [0.25, 0.15, 0.60, -0.10, -0.05, -0.25, -0.15, -0.10, -0.35]

sankey = Sankey(ax=ax, unit=None)

sankey.add(flows=flows, label='Lajos',

           orientations=[-1, 1, 0, 1, 1, 1, -1, -1, 0])

sankey.add(flows=[-0.25, 0.15, 0.1], label='Bela',

           orientations=[-1, -1, -1], prior=0, connect=(0, 0))

diagrams = sankey.finish()

diagrams[-1].patch.set_hatch('/')

plt.legend()

plt.show()

import plotly.graph_objects as go
import urllib, json
url = 'https://raw.githubusercontent.com/plotly/plotly.js/master/test/image/mocks/sankey_energy.json'
response = urllib.request.urlopen(url)
data = json.loads(response.read())

opacity = 0.4
data['data'][0]['node']['color'] = ['rgba(255,0,255, 0.8)' if color == "magenta" else color for color in data['data'][0]['node']['color']]
data['data'][0]['link']['color'] = [data['data'][0]['node']['color'][src].replace("0.8", str(opacity))
                                    for src in data['data'][0]['link']['source']]
fig = go.Figure(data=[go.Sankey(
    valueformat = ".0f",
    valuesuffix = "TWh",
    # Define nodes
    node = dict(
      pad = 15,
      thickness = 15,
      line = dict(color = "black", width = 0.5),
      label =  data['data'][0]['node']['label'],
      color =  data['data'][0]['node']['color']
    ),
    # Add links
    link = dict(
      source =  data['data'][0]['link']['source'],
      target =  data['data'][0]['link']['target'],
      value =  data['data'][0]['link']['value'],
      label =  data['data'][0]['link']['label'],
      color =  data['data'][0]['link']['color']
))])
fig.update_layout(title_text="Sankey 9",
                  font_size=10)
fig.show()

Video link : https://youtu.be/tVkpwIbRh0Q

import pandas as pd

import numpy as np

import plotly.graph_objects as go

links = [

    {'source': 'IN-1', 'target': 'IN-22', 'value': 1},

    {'source': 'IN-1', 'target': 'IN-21', 'value': 2},

##------------

    {'source': 'IN-22', 'target': 'IN-33', 'value': .3},

    {'source': 'IN-22', 'target': 'IN-34', 'value': .3},

    {'source': 'IN-22', 'target': 'IN-35', 'value': .3},

##------------

    {'source': 'IN-21', 'target': 'IN-31', 'value': 1.5},

    {'source': 'IN-21', 'target': 'IN-32', 'value':.5}

]

df = pd.DataFrame(links)

nodes = np.unique(df[["source","target"]], axis=None)

nodes = pd.Series(index=nodes, data=range(len(nodes)))

go.Figure(

    go.Sankey(

        orientation = 'v',                     ## orientáció v: vertikális /h: horizontalis

        node={"label": nodes.index},

        link={

            "source": nodes.loc[df["source"]],

            "target": nodes.loc[df["target"]],

            "value": df["value"],

            "color" : ["gold", "gold", "silver","gold", "gold", "silver","silver"],

        },

    )

)

# imports
import pandas as pd
import plotly.graph_objects as go
# to make notebook work offline
from plotly.offline import iplot, init_notebook_mode
init_notebook_mode(connected=True)

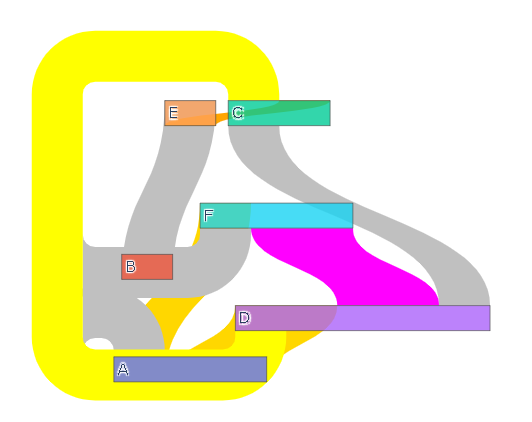

fig = go.Figure(go.Sankey(
    arrangement = "snap",
    orientation = 'v',                          ## orientáció v: vertikális /h: horizontalis
    node = {
        "label": ["A", "B", "C", "D", "E", "F"],
        "x": [0.45, 0.35, 0.2, 0.4, 0.2, 0.3],
        "y": [0.3, 0.2, 0.5, 0.7, 0.3, 0.5],
        'pad':10},  # 10 Pixels
    link = {
        "source": [0, 0, 1, 2, 5, 4, 3, 5],
        "target": [5, 3, 4, 3, 0, 2, 2, 3],
        "value" : [1, 2, 1, 1, 1, 1, 1, 2],
        "color" : ["gold", "gold", "silver", "silver", "silver", "orange", "yellow", "magenta"]}))
iplot(fig)

Link:

https://github.com/klajosw/python/blob/master/kl_py_sankey_matplotlib.ipynb
