KNIME XML elemzés

XML állomány feldolgozása

Hogyan néz ki egy xml:

<?xml version = “1.0” encoding = “UTF-8”?>  -- <Declaration>

<Ember>                                                        -- <RootElement>

 <Szemely>                                                   -- <Element1>

 <SzDatum>2014-07-05</SzDatum>              -- <Elem1.1>data</Elem1.1>

 <Ido>00:27:24</Ido>                                   -- <Elem1.2>data</Elem1.2>

 <Nyelv>Magyar</Nyelv>                             -- <Elem1.3>data</Elem1.3>

 </Szemely>                                                   -- </Element1>

</Ember>                                                        -- </RootElement>

Mi volt a minta:

<annotation verified="yes">

<folder>8bit</folder>

<filename>xxx.png</filename>

<path>D:/xxx.png</path>

<source>

<database>Unknown</database>

</source>

<size>

<width>2656</width>

<height>5310</height>

<depth>1</depth>

</size>

<segmented>0</segmented>

<object>

<name>pos_screen_b5</name>

<pose>Unspecified</pose>

<truncated>0</truncated>

<difficult>0</difficult>

<bndbox>

<xmin>128</xmin>

<ymin>672</ymin>

<xmax>179</xmax>

<ymax>842</ymax>

</bndbox>

</object>

<object>

<name>pos_screen_b4</name>

<pose>Unspecified</pose>

<truncated>0</truncated>

<difficult>0</difficult>

<bndbox>

<xmin>132</xmin>

<ymin>3550</ymin>

<xmax>180</xmax>

<ymax>3735</ymax>

</bndbox>

</object>

<object>

<name>pos_screen_b1</name>

<pose>Unspecified</pose>

<truncated>0</truncated>

<difficult>0</difficult>

<bndbox>

<xmin>2450</xmin>

<ymin>4450</ymin>

<xmax>2505</xmax>

<ymax>4631</ymax>

</bndbox>

</object>

<object>

<name>pos_screen_b2</name>

<pose>Unspecified</pose>

<truncated>0</truncated>

<difficult>0</difficult>

<bndbox>

<xmin>2447</xmin>

<ymin>3438</ymin>

<xmax>2507</xmax>

<ymax>3615</ymax>

</bndbox>

</object>

<object>

<name>pos_screen_b3</name>

<pose>Unspecified</pose>

<truncated>0</truncated>

<difficult>0</difficult>

<bndbox>

<xmin>2456</xmin>

<ymin>1965</ymin>

<xmax>2516</xmax>

<ymax>2142</ymax>

</bndbox>

</object>

</annotation>

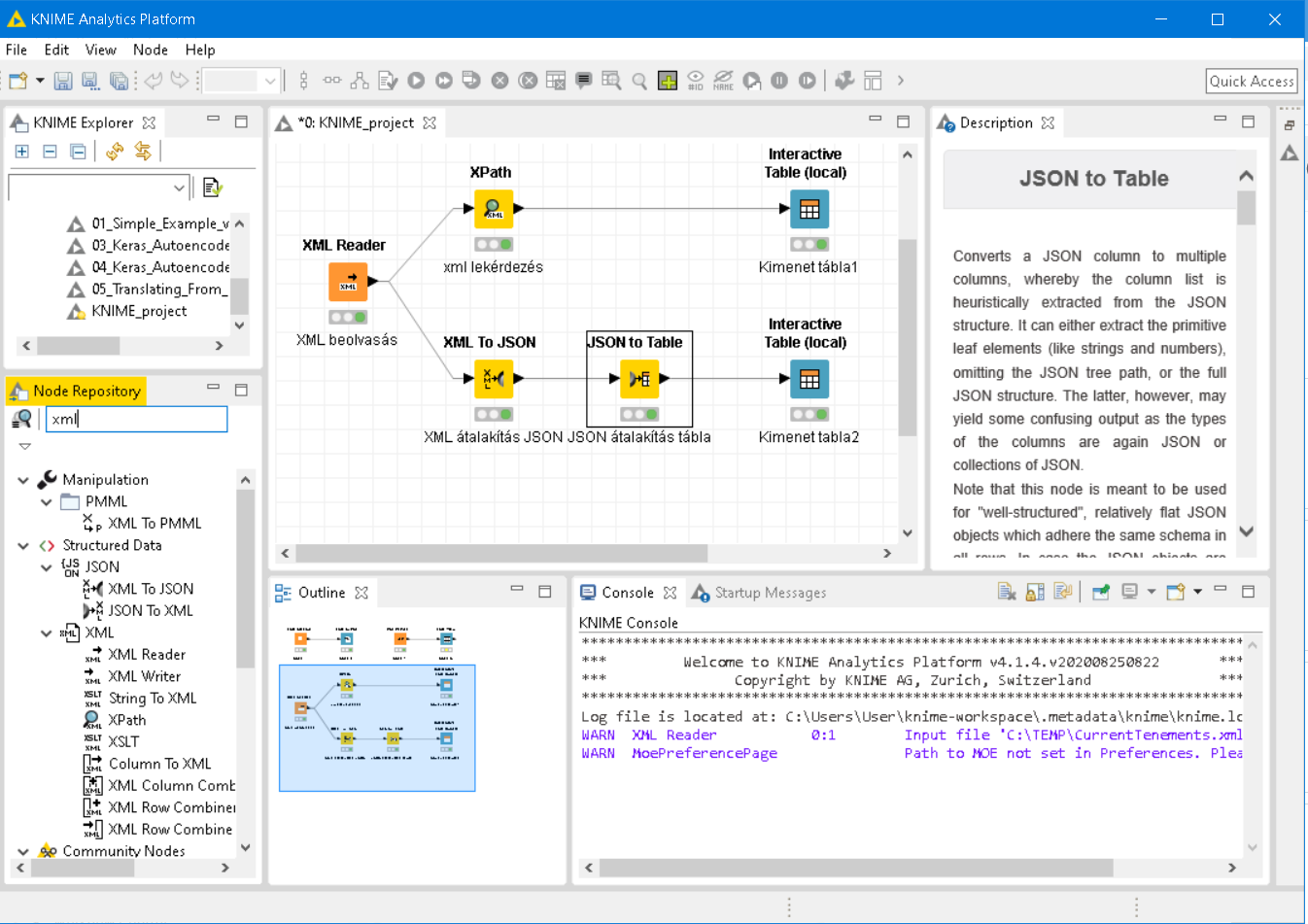

Hogy nézz ki a KNIME feldolgozási munka folyamat

KNIME XML kezelés 1.

• Beolvasás
• XmlPath feldolgozandó xml struktúra elérésének manuális definíciója
• Táblázatos megjelenítés

Az XPath node egy lekérdezési nyelv amellyel az XML tagok attribútumok elérhetőek és érékük lekérdezhető

Megadjuk az XML file elérését és a feldolgozandó XML legmagasabb szintjét (definíciós rész kikerülése)

Az XML stukatúrában egyenként kiválasztjuk a tagot és megadjuk a kiolvasás/feldolgozás módját.

Futtatjuk a feldolgozási folyamatot és megjelenítjük az eredményt.

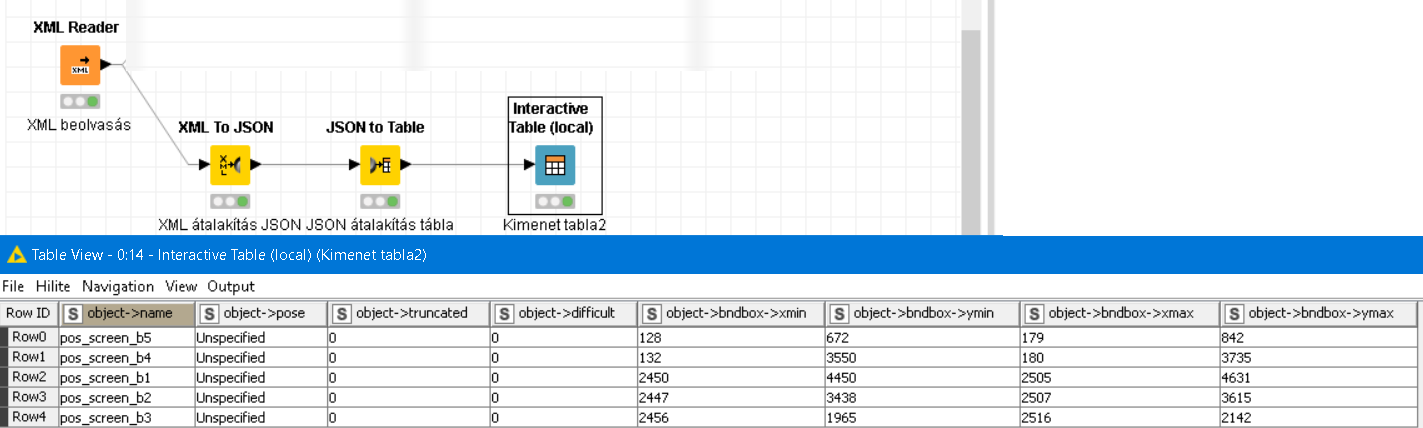

KNIME XML kezelés 2.

Beolvasás

XMP átalakítása JSON

JSON átalakítás táblává

Ha nem akarunk külön tag címkét akkor text body translated részt tegyük üressé.

Ha nem akarjuk tovább vinni az xml kifejezést akkor a replace input legyen kijelőlve

A path szintek jelölésére állítsunk be valami tetszőt nekem ez volt beállítva :  ->

Egyben az egész:
