Python excel diagram létrehozása



Az adatelemzéseknél az excell kimenet a preferált. Itt már az is szempont, hogy a megfelelően formázott táblázatos eredmények mellé a diagramok is odakerüljenek.

Ezt lehet python csomagból létrehozás vagy az excel funkcionalitásból generálás is. Ekkor nem kell külön egyéb csomag, csak a külső meghívás paraméterezésének  ismerete kell és a pandas csomag

Több módszer is lehet tehát most csak az alábbi kettőt emelem ki:

• Pandas és matplotlib csomaggal diagram generálás és képfile be mentés majd excelbe töltés
• Pandas csomaggal excel diagram generálás

Excel és pandas objektumok

pandas          Excel

DataFrame   worksheet

Series           column

Index            row headings

row               row

NaN              empty cell

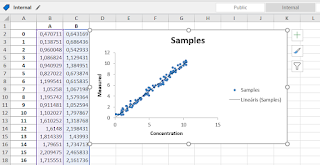

Az excelből generált eset rugalmasabb mivel ilyenkor a formázási lehetőség teljes tárháza rendelkezésre áll:

Hogyan néz ki egy ilyen kód:

## Diagram generállás közvetlenül excelből

import pandas as pd

import numpy as np

## adat generálás

data = pd.DataFrame(

    {'A': [np.random.uniform(0.1*i, 0.1*i + 1) for i in range(100)],

     'B': [np.random.uniform(0.1*i, 0.1*i + 1) for i in range(100)]}

)

## pandas excel beállítások

excel_file = r'c:\Users\User\Downloads\kl_plot2.xlsx'

sheet_name = 'Munka1'

writer = pd.ExcelWriter(excel_file, engine='xlsxwriter')

data.to_excel(writer, sheet_name=sheet_name)

## excel munkafuzet munkalap beállítás

workbook = writer.book

worksheet = writer.sheets[sheet_name]

## autószűrős

max_row = global_num.shape[0]

max_col = 3

worksheet.set_column(0,  max_col - 1, 12)

worksheet.autofilter(0, 0, max_row, max_col - 1)

## diagram előkészítés

chart = workbook.add_chart({'type': 'scatter'})

## sor és oszlop generálás/töltés (táblázat)

max_row = len(data)

col_x = data.columns.get_loc('A') + 1

col_y = data.columns.get_loc('B') + 1

## diagram feltöltés

chart.add_series({

    'name':       "Samples",

    'categories': [sheet_name, 1, col_x, max_row, col_x],

    'values':     [sheet_name, 1, col_y, max_row, col_y],

    'marker':     {'type': 'circle', 'size': 4},

    'trendline': {'type': 'linear'},

})

## felíratok elkészítése

chart.set_x_axis({'name': 'Concentration'})

chart.set_y_axis({'name': 'Measured',

                  'major_gridlines': {'visible': False}})

## diagra beszúrás D2 cellába

worksheet.insert_chart('D2', chart)

## mentés és lezárás

writer.save()

writer.handles.close()

A képként beillesztett diagram sokkal szűkösebben szerkeszthető tovább:

Hogyan néz ki egy ilyen kód:

#diagram generálás matplotlib-ből és beszúrás

import pandas as pd

import matplotlib.pyplot as plt

from matplotlib.ticker import (

                               FormatStrFormatter,

                               AutoMinorLocator,

                               FuncFormatter,

                               )

import matplotlib.dates as mdates

from matplotlib.dates import DateFormatter

from pandas.plotting import register_matplotlib_converters

# https://github.com/CSSEGISandData/COVID-19

df = pd.read_csv(r'c:\Users\User\Downloads\time_series_covid19_confirmed_global.csv')

df = df[df["Country/Region"] == 'Hungary']                ## magyarországra szűrés

df = df.iloc[:,4:]                                        ## első 5 oszlop kihagyása

global_num = df.sum()

global_num.filter(like='2/22')

result = global_num.filter(like = '/1/22' and  '/2/22')

print(result)

# global_num['kldate1'] = pd.to_datetime(global_num.index)

print (global_num.index[0] )

global_num.index.name = 'date'

#global_num.to_frame(name='date').query('date >= "2022-01-01"').reset_index()

print (global_num.head() )

fig, ax = plt.subplots()

ax.set(title  = 'Hungary Covid Confirmed Cases',

       xlabel = 'Time',

       ylabel = 'Number of cases')

## formázások

ax.yaxis.set_major_formatter(FuncFormatter(lambda x, p: format(x/1000000) +'M'))

date_form = DateFormatter("%m-%d")

ax.xaxis.set_major_formatter(date_form)

locator = mdates.DayLocator()

ax.xaxis.set_major_locator(locator)

ax.xaxis.set_major_locator(mdates.WeekdayLocator(interval=3))

ax.yaxis.grid()

dates = pd.to_datetime(global_num.index)

## diagram előállítása

plt.plot(dates, global_num)

plt.savefig(r'c:\Users\User\Downloads\kl_plot.png')    ## generált diagram mentés kép állományba

plt.show()

## diagram kép xls-be beszúrás

writer = pd.ExcelWriter(r'c:\Users\User\Downloads\kl_plot1.xlsx', engine = 'xlsxwriter')

global_num.to_excel(writer, sheet_name='Munka1')

## autószűrős

workbook  = writer.book

worksheet = writer.sheets['Munka1']

max_row = global_num.shape[0]

max_col = 2

worksheet.set_column(0,  max_col - 1, 12)

worksheet.autofilter(0, 0, max_row, max_col - 1)

worksheet = writer.sheets['Munka1']

worksheet.insert_image('C2', r'c:\Users\User\Downloads\kl_plot.png')

## mentés és lezárás

writer.save()

writer.handles.close()

Pandas csomag

Link:

https://github.com/klajosw/python/blob/master/kl_py_xls_chart.ipynb
